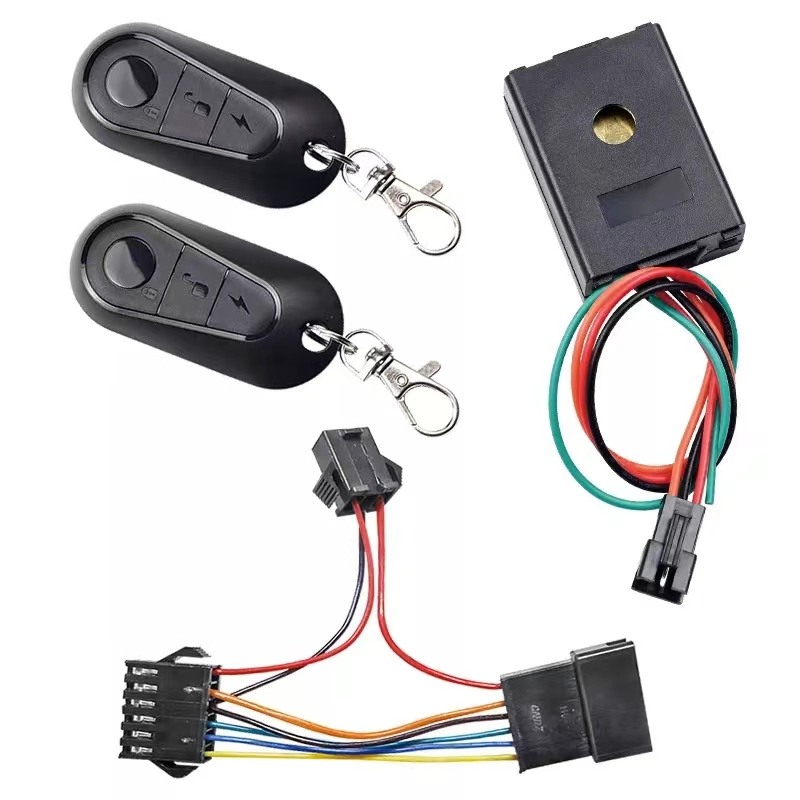

Alarm 48/60V

Chcete-li jej deaktivovat, stiskněte dvakrát tlačítko „blesk“.
Chcete-li jej aktivovat, stiskněte tlačítko zavřeného zámku.
Pro vypnutí houkajícího alarmu stiskněte tlačítko otevřeného zámku.

Připojení:
Zelený kabel: nepřipojujte, je to anténa.
Černý kabel: Negativní, připojte paralelně k displeji.
Červený kabel: Kladný, připojte kladný výstup řídící jednotky, který napájí displej, k alarmu. (Normálně bude muset být kabel přeříznut)
Oranžový kabel: Displej kladný, připojte napájení displeje k tomuto kabelu.

Jakmile je alarm aktivován a je dobře připojen, nedovolí zapnout displej a také se ozve pokaždé, když zaznamená pohyb.

Rozměry produktu:
Délka: 46 mm
Výška: 18,1 mm
Šířka: 34mm

Zapojení vyžaduje odbornou montáž, neneseme žádné možné následky v případě špatného zapojení alarmu.
